Што е склопување на DIP PCB и како тоа има корист од вашата електроника?

2025-11-18

Во денешниот брз технолошки пејзаж, склопувањето на PCB (печатено коло) е во срцето на речиси секој електронски уред. Помеѓу различните методи за склопување на ПХБ, склопувањето на ПХБ DIP (Dual In-line Package) се издвојува како сигурно и исплатливо решение. Но, што точно еDIP PCB склоп, и зошто треба да го земете предвид за вашиот следен проект? Ајде да се нурнеме во деталите.

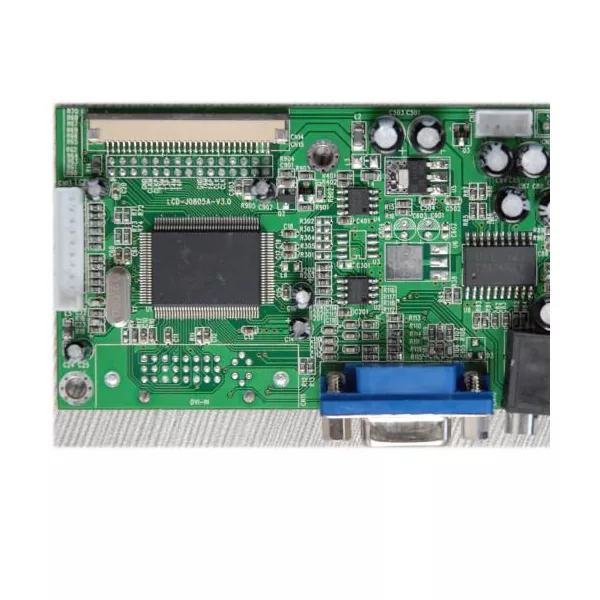

DIP PCB assembly

Што е склопување на DIP PCB?

Склопот на DIP PCB се однесува на процес каде што електронските компоненти со двојни волински кабли се вметнуваат во дупките во ПХБ, кои потоа се лемеат за да формираат цврста електрична врска. Овој метод е широко користен во производството на различни електронски производи, од потрошувачки гаџети до индустриски уреди. Во Shenzhen Hi Tech Co., Ltd., ние сме специјализирани за нудење на врвни услуги за склопување на DIP PCB дизајнирани да ги задоволат барањата на индустријата за електроника која постојано се развива.

Клучни предности на склопувањето на ПХБ на DIP

Предностите од користењето на склопот на DIP PCB се многубројни, особено за одредени типови на апликации каде сигурноста, издржливоста и економичноста се најважни. Ајде да разбереме зошто овој метод е толку корисен:

  1. Економски
    Компонентите на DIP често се поевтини од нивните колеги за монтирање на површината, што го прави овој метод идеален за големи производствени работи или проекти кои се наменети за буџет. Обезбедува одличен баланс помеѓу трошоците и функционалноста.

  2. Трајност и сигурност
    Поради механичката цврстина на монтажата преку дупка, DIP компонентите се поцврсти и можат да издржат тешки услови. Ова ги прави одличен избор за индустриски, автомобилски и воздушни апликации.

  3. Лесно рачно ракување
    Склопувањето DIP овозможува полесна рачна проверка и преработка, што е од клучно значење во процесите на контрола на квалитетот. Ова осигурува дека вашите производи ги исполнуваат највисоките стандарди.

Како функционира склопот на DIP PCB?

Во Shenzhen Hi Tech Co., Ltd., користиме прецизен процес за склопување на DIP PCB што обезбедува квалитет и брзина. Еве едноставен преглед за тоа како функционира процесот:

  • Чекор 1:Вметнување на компоненти
    Првиот чекор вклучува вметнување на компонентите во ПХБ. Овие компоненти вообичаено вклучуваат отпорници, кондензатори и ИЦ со двојни во линија кабли.

  • Чекор 2:Лемење
    По вметнувањето, каблите се лемеат на ПХБ со помош на машина за лемење со бранови или рачно лемење за понежни апликации. Овој чекор создава цврста електрична врска.

  • Чекор 3:Инспекција и тестирање
    Откако ќе заврши склопувањето, спроведуваме ригорозни тестирања и проверки на квалитетот за да се осигураме дека сите компоненти функционираат како што се очекува. Овој чекор ги минимизира дефектите и ја обезбедува сигурноста на производот.

Еве едноставна табела за сумирање на процесот на склопување на DIP PCB:

Чекор Опис
Вметнување на компоненти Вметнување на двојни во линија компоненти во ПХБ
Лемење Лемењето на компонентата води до ПХБ
Инспекција и тестирање Обезбедување дека сите врски се безбедни и функционални

Зошто да изберете склопување на DIP PCB за вашите проекти?

Како искусен производител на електроника, ние во Shenzhen Hi Tech Co., Ltd. честопати сме прашани зошто компаниите треба да изберат склопување на DIP PCB наместо други методи. Еве ги главните причини:

1. Дали склопот на DIP PCB е погоден за сите видови електронски производи?
Да, склопот на DIP PCB е многу разноврсен и може да се користи за широк опсег на електронски уреди, особено кога издржливоста и економичноста се клучни. Без разлика дали работите на потрошувачка електроника, автомобилски системи или индустриска опрема, овој метод гарантира дека вашиот производ е изграден да трае.

2. Како DIP се споредува со другите методи на склопување на ПХБ како SMT?
DIP е особено поволен во сценарија каде што компонентите се големи или бараат дополнителна механичка поддршка. Додека SMT (технологијата за површинска монтажа) има свои предности, DIP останува одлична опција за апликации каде што се потребни робусни и лесни за одржување врски.

3. Кои индустрии имаат најголема корист од склопувањето на DIP PCB?
Склопот на DIP PCB е широко користен во индустриите како што се автомобилската, воздушната и потрошувачката електроника, благодарение на неговите сигурни, цврсти врски што можат да издржат тешки услови. Ако сте во некој од овие сектори, изборот на склопување DIP може да помогне да се обезбеди долгорочна доверливост за вашите производи.

Важноста на склопувањето на DIP PCB во модерната електроника

Склопот на DIP PCB игра клучна улога во обезбедувањето на функционалноста и издржливоста на современите електронски производи. Нудејќи сигурен метод за поврзување, тој ја поддржува долговечноста и ефикасноста на уредите во многу индустрии. Тој е особено вреден за проекти каде што механичката сила е критична и нуди одлична комбинација на перформанси и заштеда на трошоци.

Клучни средства за носење:

  • Ефективни и издржливи

  • Идеален за големи, цврсти компоненти

  • Флексибилен за широк опсег на апликации

  • Лесен за проверка и поправка

Без разлика дали дизајнирате нов производ или оптимизирате постоечки, склопот на DIP PCB останува испробано и вистинито решение. Во Shenzhen Hi Tech Co., Ltd., ние сме посветени на обезбедување на најквалитетни услуги за склопување на DIP PCB приспособени да ги задоволат вашите специфични потреби.

Подготвени да започнете?

Ако сакате да вградите висококвалитетно склопување на DIP PCB во вашата производна линија, не двоумете се даконтактнаснаШенжен Hi Tech Co., Ltd.Нашиот тим од експерти е тука да ви помогне да ги постигнете најдобрите можни резултати за вашиот електронски професионалец
