Како дизајнот и распоредот на ПХБ ја обликуваат модерната електроника?

Содржина

• Вовед во дизајн и распоред на ПХБ
• Зошто е важен дизајнот на ПХБ
• Основни принципи на распоред на ПХБ
• Заеднички предизвици во дизајнот
• Најдобри практики и инженерски решенија
• Материјали и производни размислувања
• Индустриски апликации
• Табела за размена и споредба на дизајнот
• Објаснет работниот тек на дизајн на ПХБ
• Идни трендови во инженерството на ПХБ
• Најчесто поставувани прашања
• Заклучок

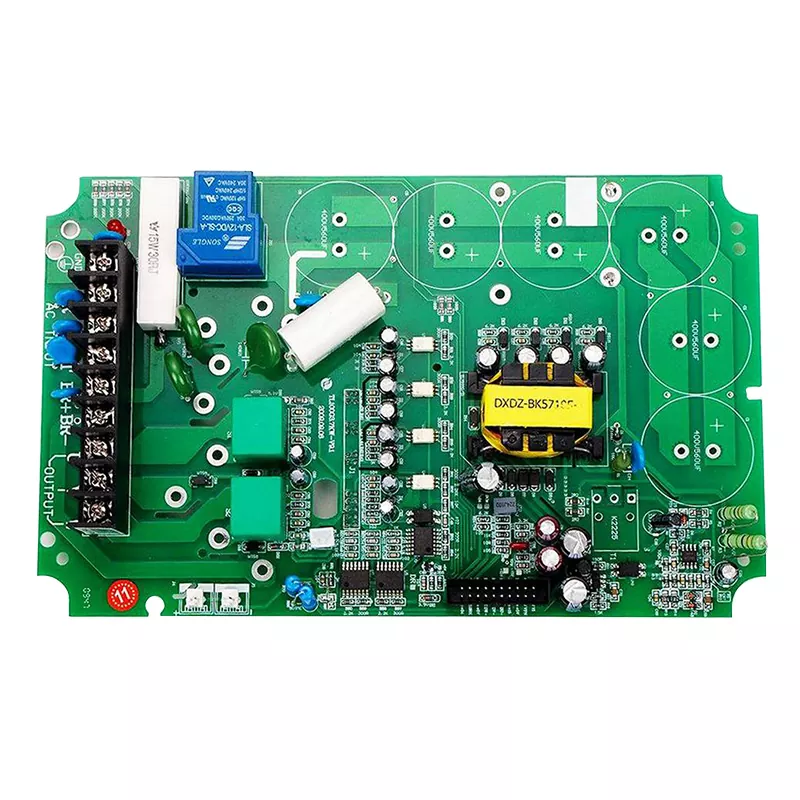

Вовед во дизајн и распоред на ПХБ

Дизајнот и распоредот на ПХБ е структуриран процес на уредување на електронските компоненти и рутирање на електричните врски на печатено коло. Иако може да изгледа дека е чисто техничка дисциплина, тоа е всушност рамнотежа на електротехниката, механичките ограничувања, топлинската физика и практичноста на производството.

Добро дизајнираната ПХБ гарантира дека сигналите патуваат ефикасно, енергијата се распределува рамномерно, топлината се управува ефикасно и производот останува стабилен во реални услови. Лошиот дизајн, од друга страна, може да доведе до пречки во сигналот, прегревање, паѓање на системот, па дури и целосно откажување на уредот.

Како што електронските уреди стануваат помали и помоќни, комплексноста на дизајнот на ПХБ продолжува да се зголемува. Инженерите сега мора да ги земат предвид сигналите со голема брзина, електромагнетната компатибилност, повеќеслојното рутирање и компактната интеграција на компонентите.

Зошто е важен дизајнот на ПХБ

Дизајнот на ПХБ не се однесува само на поврзување на компонентите - го одредува плафонот за изведба на електронски производ. Дури и најнапредните чипови не можат да работат правилно ако распоредот на плочата внесува бучава, отпор или нестабилност.

• Стабилност на перформансите:Правилното насочување обезбедува чист пренос на сигналот.
• Термичка ефикасност:Добриот распоред спречува прегревање и го продолжува животниот век на производот.
• Трошоци за производство:Оптимизираните дизајни ја намалуваат сложеноста на производството и отпадот.
• Доверливост на производот:Стабилните распореди ги минимизираат стапките на неуспех при стресни услови.
• Приспособливост:Модуларниот дизајн овозможува идни надградби и ревизии.

Основни принципи на распоред на ПХБ

Разбирањето на основните принципи на распоредот на ПХБ е од суштинско значење за создавање висококвалитетни електронски системи. Овие принципи ги водат инженерите низ секоја фаза од дизајнот.

1. Интегритет на сигналот

Интегритетот на сигналот се однесува на квалитетот на електричните сигнали додека тие патуваат низ ПХБ. Лошата насочување, прекумерната должина на трагата или пречки може да ги искриват сигналите.

2. Дистрибуција на енергија

Стабилната дистрибутивна мрежа за електрична енергија гарантира дека сите компоненти добиваат постојан напон без флуктуации или бучава.

3. Стратегија за заземјување

Добро испланираната рамнина на земјата ги намалува електромагнетните пречки и ја подобрува стабилноста на колото.

4. Термички менаџмент

Дисипацијата на топлина мора да се земе предвид при распоредот за да се спречи прегревање на чувствителните компоненти.

5. Поставување на компоненти

Стратешкото поставување ја намалува должината на трагата, го подобрува протокот на сигналот и го поедноставува производството.

Заеднички предизвици во дизајнот

Инженерите за дизајн на ПХБ често се соочуваат со повеќе предизвици кои можат да влијаат и на функционалноста и на ефикасноста на производството.

• Електромагнетни пречки помеѓу трагите со голема брзина
• Прегревање поради лош термички дизајн
• Доцнење на сигналот во долги или неправилно насочени траги
• Ограничувања на просторот во компактни уреди
• Ограничувања на производството и прашања за оптимизација на трошоците

Овие предизвици често бараат повторливи подобрувања на дизајнот и валидација базирана на симулација пред производството.

Најдобри практики и инженерски решенија

Успешниот дизајн на ПХБ се потпира на докажани инженерски практики кои ги намалуваат ризиците и ги подобруваат перформансите.

• Користете кратки и директни траги за сигнали со голема брзина
• Имплементирајте повеќеслојни купови ПХБ за сложени кола
• Одделни аналогни и дигитални области за заземјување
• Ставете ги кондензаторите за одвојување во близина на игличките за напојување
• Изведете термичка симулација пред да го финализирате распоредот
• Следете ги правилата за дизајн на производителот на почетокот на процесот

Овие стратегии значително ја подобруваат стабилноста на сигналот, го намалуваат шумот и ја подобруваат доверливоста на производот.

Материјали и производни размислувања

Изборот на материјали игра клучна улога во перформансите на ПХБ. Различни подлоги нудат различни електрични и термички својства.

Индустриски апликации на дизајн на ПХБ

Дизајнот и распоредот на ПХБ се од суштинско значење во широк опсег на индустрии, секоја со уникатни барања.

• Потрошувачка електроника:Паметни телефони, таблети и уреди за носење
• Автомобилски системи:Контролни единици на моторот, сензори, инфозабава
• Медицински помагала:Дијагностички машини, системи за следење
• Индустриска автоматизација:Роботика, PLC системи, контролни панели
• Телекомуникации:Вмрежување хардвер и комуникациски системи

Табела за размена и споредба на дизајнот

Дизајнот на ПХБ често бара балансирање на перформансите, трошоците и способноста за производство. Подолу е споредба на вообичаените компромиси.

Објаснет работниот тек на дизајн на ПХБ

Структурираниот работен тек обезбедува точност и ефикасност од концепт до производство.

1. Анализа на барањата и дефиниција на спецификација
2. Шематски дизајн и планирање на кола
3. Избор и валидација на компоненти
4. Дизајн и рутирање на распоред на ПХБ
5. Проверка и симулација на правила за дизајн
6. Изработка и тестирање на прототип
7. Финално производство и оптимизација

Секоја фаза игра клучна улога во обезбедувањето дека финалниот производ ги исполнува очекувањата за перформанси и доверливост.

Идни трендови во инженерството на ПХБ

ПХБ технологијата продолжува да се развива брзо, поттикната од побарувачката за помала, побрза и помоќна електроника.

• Зголемена употреба на HDI (High-Density Interconnect) технологија
• Интеграција на алатки за дизајн на ПХБ со помош на вештачка интелигенција
• Развој на ултра-минијатуризирани компоненти
• Напредни материјали за термичко управување
• Флексибилно и носливо проширување на електрониката

Овие иновации ја обликуваат следната генерација на електронски уреди низ индустриите.

Најчесто поставувани прашања

Што е дизајн и распоред на ПХБ?

Тоа е процес на дизајнирање на физичкото уредување на електронските компоненти и рутирање на електричните врски на колото.

Зошто е важен распоредот на ПХБ?

Тоа директно влијае на перформансите, интегритетот на сигналот, термичката стабилност и целокупната доверливост на производот.

Кој софтвер се користи за дизајнирање на ПХБ?

Вообичаени алатки вклучуваат Altium Designer, KiCad, Eagle и OrCAD.

Која е разликата помеѓу еднослојната и повеќеслојната ПХБ?

Еднослојните плочи се поедноставни и поевтини, додека повеќеслојните плочи поддржуваат сложени кола со високи перформанси.

Како може дизајнот на ПХБ да ги намали трошоците за производство?

Оптимизирањето на распоредот, намалувањето на бројот на слоеви каде што е можно и следењето на упатствата за производство може значително да ги намали трошоците.

Заклучок

Дизајнот и распоредот на ПХБ е основна дисциплина во модерното електроничко инженерство. Тоа одредува колку ефикасно функционира производот, колку долго трае и колку е исплатливо неговото производство. Како што напредува технологијата, дизајнот на ПХБ продолжува да се развива, барајќи подлабока интеграција на алатките за симулација, науката за материјалите и прецизното инженерство.

Компаниите кои инвестираат во висококвалитетни процеси на дизајнирање на ПХБ се подобро позиционирани да испорачуваат сигурни, иновативни и конкурентни електронски производи на глобалниот пазар.
